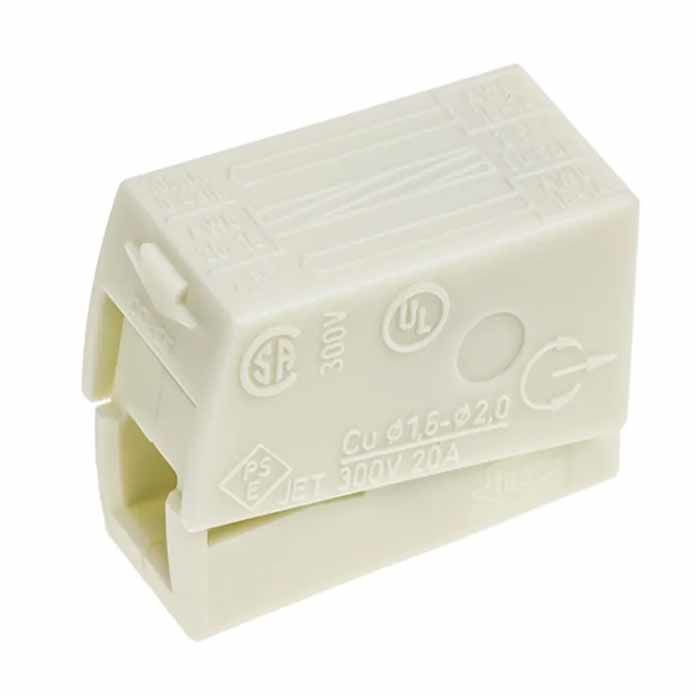

WAGO 224-112 klema rasvete 3-polna 1–2,5 mm² 24A 400V

WAGO 224-112 je klema za rasvetu (luminaire connector) namenjena za brzo i bezbedno povezivanje instalacionih provodnika sa provodnicima svetiljke. Ima 3 stezne jedinice (ukupno 3 priključna mesta) i 1 potencijal: dve priključne tačke na “instalacionoj strani” i jednu na “rasvetnoj strani”, što je idealno za prolazno spajanje faze/nule i odvod ka svetiljci.

Instalaciona strana koristi PUSH WIRE® (push-in) tehnologiju za brzu vezu punih provodnika, dok rasvetna strana koristi CAGE CLAMP® za pouzdano stezanje provodnika svetiljke (puni ili višelica/fini višelica). Ožičenje je bočno (side-entry wiring), a klema je predviđena za nazivni napon 400 V i impulsni napon 4 kV, sa nazivnom strujom do 24 A (IEC/EN).

Podržani materijali provodnika:
- Bakar (Cu)
- Aluminijum (Al) – uz preporuku upotrebe WAGO “Alu-Plus” kontaktne paste (249-130) i pripremu provodnika; napomena da se nominalne struje moraju smanjiti zbog manje provodljivosti aluminijuma.

Priključci i preseci:
1) Instalaciona strana (PUSH WIRE®, 2 priključka):
- Puni provodnik: 1,0 – 2,5 mm²
- Dužina skidanja izolacije: 9 – 11 mm

2) Rasvetna strana (CAGE CLAMP®, 1 priključak):
- Puni provodnik: 0,5 – 2,5 mm²
- Fini vižlasti: 0,5 – 2,5 mm²

Tehničke karakteristike:
- Proizvođač: WAGO
- Model: 224-112
- Tip: klema rasvete, 3 priključka (2 + 1), 1 potencijal
- Nazivni napon: 400 V
- Impulsni napon: 4 kV
- Nazivna struja: 24 A
- Ožičenje: bočni ulaz (side-entry)
- Boja: bela
- Dimenzije (Š x V x D): 9,5 x 15,5 x 20,5 mm
- Težina: 2,1 g

Napomena za aluminijum:
- Za Al provodnike preporučuje se čišćenje i korišćenje WAGO “Alu-Plus” paste 249-130.
- Struje za Al treba prilagoditi (primeri iz tehničkih smernica):
- 2,5 mm² = 16 A
- 4,0 mm² = 22 A
