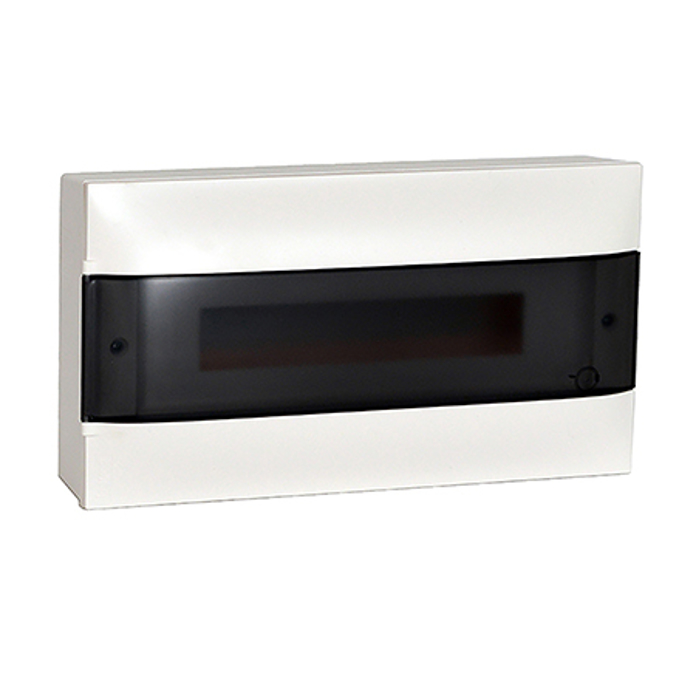

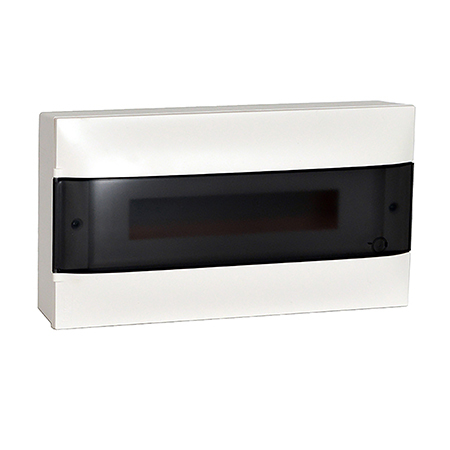

Razvodna nadgradna tabla 22M sa vratima Legrand Practibox S 137215

Razvodna nadgradna tabla Legrand Practibox S 22M (ref. 137215) isporučuje se kompletirana sa poklopcem, vratima, šasijom i DIN šinom, uz uključene nulte i uzemljivačke sabirnice. U potpunosti je usklađena sa IEC 60670-24 standardom i omogućava realizaciju instalacija u skladu sa IEC 61439-3, što je čini idealnim izborom za stambene objekte, stanove, kuće i manje poslovne prostore.

Kućište poseduje stepen zaštite IP40 i udarnu otpornost IK07, uz otpornost na žicu užarenu do 650 °C. Vrata i kabinet su reverzibilni, tako da se mogu montirati da se otvaraju levo ili desno prema konfiguraciji prostora, a ugao otvaranja je 180°, što omogućava maksimalno lak pristup pri montaži i održavanju. Moguća je dodatna ugradnja cilindarske brave (134100), kao i proširenje sabirnicama iz serije 1348xx.

Practibox S tabla nudi velik prostor za kabliranje zahvaljujući prostranim kanalima sa svih strana, rastojanju od 150 mm između DIN šina i uklonjivom ramom koji omogućava pripremu kabliranja u radionici. Estetski je prilagođena modernim enterijerima i dostupna sa transparentnim dimljenim vratima radi vizuelne kontrole rada zaštitnih uređaja.

Tehničke karakteristike uključuju: nadgradnu montažu, jedan red sa 22 modularna mesta (22M), jednokrilna vrata sa zarezom, transparentan poklopac, cilindarsko zaključavanje, unutrašnju dubinu 76 mm, dimenzije 236 × 508 × 107 mm, radni opseg temperature od -10 do +40 °C, skladištenje na -20 do +70 °C i kućište u beloj boji (RAL 9003). Predviđena je za integraciju modularnih uređaja do 90 A.
